五相步进马达接线详解

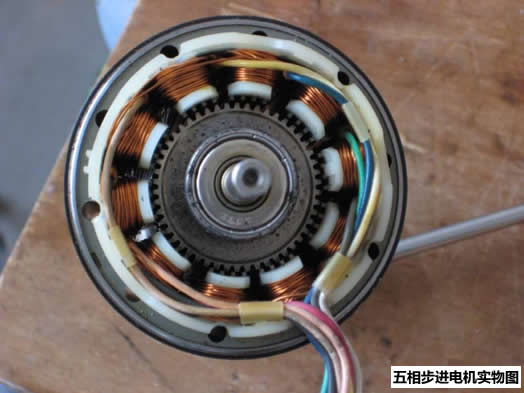

当我们使用五相步进电机时，要根据实际需求进行步进调整，那在调整时，这个接线如何接呢，Hanmark工程师现在来详细的告诉你，拆开电机，看一下你的10根线，它应该有10种不同的颜色：

10线五相应该是

A相：兰－－红
B相：白－－黄
C相：棕－－紫
D相：黑－－灰
E相：橙－－绿

你用万用表测量一下是不是如此先，如果是这样的话就对了。
然后要怎么改你应该知道了吧。

告诉大家方法啊， 先分相成五组，然后用指针式万用表电压档 找出五相的同名端，具体就是旋转电机 每相都正偏的就是同名端，然后分清采用星型接法还是五边形接法如果星型接法，将五条同名端并到一起短接，然后就是相序的排列了，这个很难啊，如果你有时间一定能试出来，最好找到同品牌产品的说明书

判断步进电机的相序及首尾端

    步进电机的应用越来越普遍。在使用过程中，电机的相序主要靠引出线的颜色、长度来区分。若找不到说明书或标记不清，则步进电机的接线将十分麻烦。通过对步进电机工作原理的分析、得出步进电机相序及首尾端的判别方法。下面以五相步进电机为例(要准备一节9伏电池和一个万用表)。

    1. 用万用表电阻挡找出步进电机的五相绕组：Al—A2、B1-B2、C1-C2、 D1-D2、El-E2，如附图所示。”  2，  把万用表拨到直流微安挡。将万用表的表笔接到其中一相，如B相上，红表笔接B1，黑表笔接B2。

    3． 将电池分别接步进电机其余四相，在接通瞬间记下万用表指针摆动幅度。如果指针反转，则要调换电池极性。在四次接通的瞬间，指针有两次摆动幅度最大，说明这两次电池所接的是万用表所接B相旁边的两相，即A相和C相。

    4．将万用表接A相或C相中的一相，如接C相。用上述方法可找出C相旁边的两相：B相和D相。依此类推，可按顺序找出A、B、C，D、E五相相序。

    5. 如附图所示，电池接A相，万用表接B相，在电池接通的瞬间，万用表指针正转(如指针反转，应调换电池极性)，则电池正极所接的Al端和万用表红表笔所接的B1端为首端。依此方法，可以确定其余三相的首端C1，D1、E1
